El reto de guiar al SR-71
Desde la antigüedad, los navegantes utilizaban la posición de las estrellas para orientarse y mantener su rumbo. Hoy podría parecer que este método quedó en el olvido, pero este principio tan antiguo llegó a utilizarse en una de las aeronaves más míticas de la historia: el SR-71 "Blackbird". Así nació su Sistema de Navegación Astroinercial.

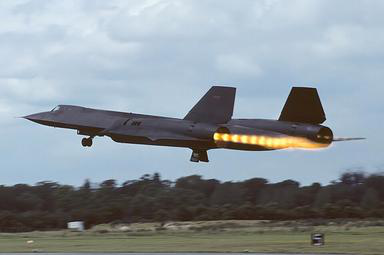

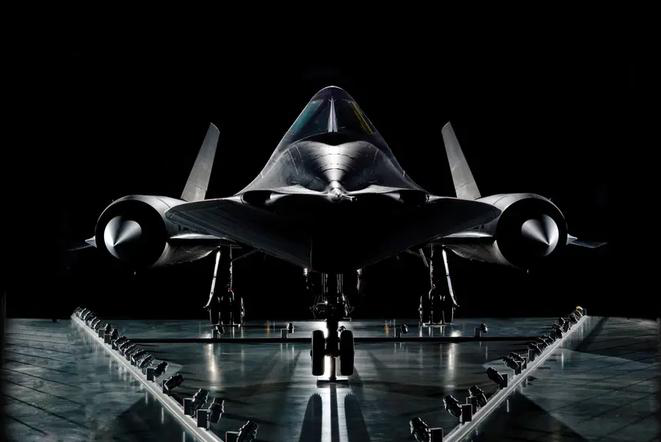

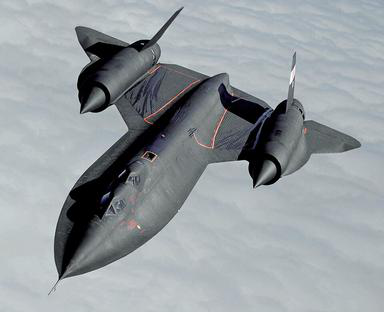

En su momento, el SR-71 fue el avión más rápido del mundo. Con una altitud de operación de 85,000 pies y una velocidad de Mach 3 (tres veces la velocidad del sonido), fue una aeronave revolucionaria por toda la tecnología que la rodeaba, desde su estructura hasta sus motores; y debido a que su propósito principal era el espionaje, alcanzar esta altura y velocidad era vital para evitar ser derribado. Sin embargo, en una época anterior al GPS, volar tan rápido presentaba un reto enorme.

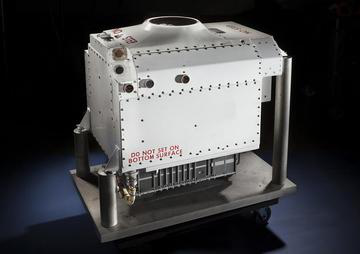

Al estar en territorio enemigo, la aeronave no podía depender de señales o indicaciones desde tierra sin delatar su posición. Como no existía un método seguro que le permitiera mantener el control de su ruta bajo estas condiciones extremas, se tuvo que desarrollar una tecnología completamente nueva: el Sistema de Navegación Astroinercial (ANS, por sus siglas en inglés).

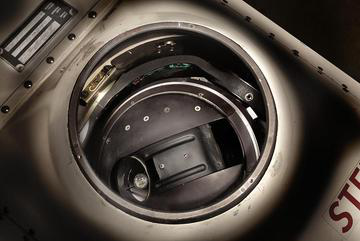

Para resolver el problema de la navegación autónoma, el corazón del ANS utilizaba una lente montada en el fuselaje, justo detrás de la cabina trasera, que le proporcionaba un cono de visión de 78 grados directamente hacia el cielo.
Al rastrear la posición de los astros, el sistema calculaba con precisión matemática la ubicación exacta y el rumbo del Blackbird. Pero para lograr esto, la computadora necesitaba saber en qué momento exacto del universo se encontraba; por ello, dependía de un cronómetro portátil que medía el tiempo con una precisión de una centésima de segundo, estableciendo así la orientación exacta de la Tierra en el espacio.
Este sistema no solo sabía dónde estaba el avión, sino que actuaba como el cerebro de la misión. Toda esta información se enviaba constantemente a otros componentes críticos, le dictaba la ruta al piloto automático para mantener el curso, y sincronizaba las cámaras de vigilancia y radares para que capturaran imágenes en las coordenadas exactas sobre territorio enemigo.
Para lograr esta hazaña en cualquier condición, el sistema contaba con cuatro modos principales de operación:
Navegación Inercial: Utilizaba una plataforma estabilizada con tres giroscopios y acelerómetros. A partir de las fuerzas inerciales del avión (aceleración y giros), el sistema iba calculando matemáticamente su posición paso a paso.
Navegación Astroinercial: Era la estrella del sistema. Combinaba la plataforma inercial con la lente óptica. La computadora del ANS tenía almacenado un catálogo con exactamente 61 estrellas precargadas. El telescopio rastreaba estas estrellas para retroalimentar al sistema inercial y eliminar casi por completo el margen de error.
Airstart (Reinicio en el aire): Un modo diseñado específicamente para despegues de emergencia rápidos (scramble) donde no había tiempo de calibrar el equipo en tierra para reiniciar el sistema en pleno vuelo.
Dead Reckoning (Navegación por estima): Un modo de respaldo indispensable. Si el equipo inercial fallaba o el avión atravesaba una zona donde no podía observar los astros, el sistema deducía la posición actual basándose en los datos de velocidad y las corrientes de aire.
De esta forma, en el modo de navegación astroinercial, cuando el telescopio encontraba una estrella, comparaba su posición real en el cielo con la posición en la que la computadora esperaba verla. Si la estrella no estaba exactamente ahí, el sistema sabía que había un problema con los cálculos o que la plataforma de los giroscopios se había desalineado. Para resolver este dilema, el ANS utilizaba un complejo modelo matemático llamado "Filtro de Kalman", el cual estimaba continuamente múltiples variables de error para autocorregirse.
Pero volar a Mach 3 traía un reto físico impresionante: la fricción generaba una violenta onda de choque sobre la ventana del telescopio, además de gradientes extremos de temperatura y presión. Todo esto causaba un efecto de lente óptico que refractaba y distorsionaba la luz de las estrellas que entraba al sensor. El software del avión era tan avanzado que calculaba y aplicaba correcciones automáticas para contrarrestar esta ilusión óptica.
Al rastrear con éxito las estrellas y compensar hasta la física del aire supersónico, el sistema lograba alinear sus cálculos matemáticos con la plataforma física, permitiendo que el Blackbird continuase su vuelo con una precisión impecable. Al final, en una época donde los satélites de posicionamiento global no existían, la solución al problema de la navegación extrema se encontraba en los orígenes de la humanidad. El SR-71 demostró que, sin importar si volamos a Mach 3 al borde de la estratosfera, a veces la tecnología más revolucionaria consiste en mirar hacia arriba y ser guiados por las mismas estrellas que orientaron a los primeros exploradores del mundo.
Referencias
Crickmore, P. F. (2015). Lockheed SR-71 Blackbird. Osprey Publishing.
Departamento de Defensa de los Estados Unidos. (1989). SR-71A flight manual (Issue E, Change 2) [Documento desclasificado]. SENIOR CROWN Program.
